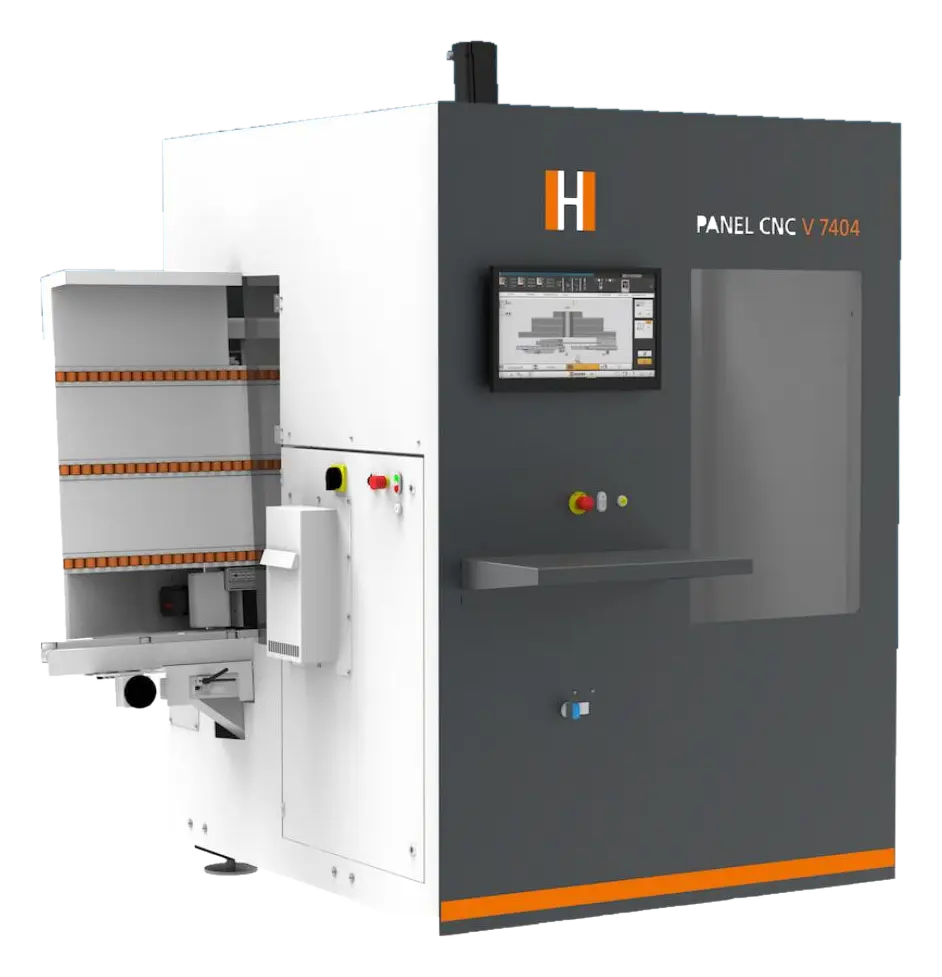

Verticale CNC HOLZ-HER Panel CNC V 7404 Black Edition

De HOLZ-HER Panel CNC V 7404 Black Edition is een compact verticaal CNC-bewerkingscentrum voor het boren, frezen, groeven en 4-zijdig formatteren van plaatmateriaal. Deze verticale CNC is ontwikkeld voor schrijnwerkerijen, interieurbouwers en keukenbouwers die nauwkeuriger, efficiënter en met minder handwerk willen produceren, zonder de plaatsinname van een klassiek horizontaal CNC-bewerkingscentrum.

Dankzij de verticale opbouw neemt de machine weinig vloeroppervlakte in, terwijl ze toch een breed pakket aan CNC-bewerkingen uitvoert. Werkstukken kunnen worden geboord, gefreesd, gegroefd en rondom bewerkt in één compacte productiecel. Dat maakt de Panel CNC V 7404 bijzonder interessant voor maatwerk, kastonderdelen, interieurelementen, keukenproductie en kleinere of middelgrote reeksen.

Een belangrijk voordeel van deze machine is dat het werkstuk tijdens de bewerking stevig en krasvriendelijk wordt opgespannen met vacuümzuigers. Hierdoor blijft het paneel goed gefixeerd en worden fouten door manueel herpositioneren beperkt. Bij bepaalde werkstukken kan de volledige omtrek worden bewerkt zonder extra omspannen, inclusief horizontale boringen.

De machine is uitgerust met een krachtige 7,5 kW freesspindel met HSK-F 63 gereedschapshouder, een 6-voudige gereedschapswisselaar met vaste plaatsen voor aggregaten en een XL-booreenheid met 19 spindels. Daardoor is de Panel CNC V 7404 niet alleen geschikt voor standaard rijboringen en constructieboringen, maar ook voor freesbewerkingen, groeven en uitsparingen in plaatmateriaal.

De bediening verloopt via een industriële PC met 21,5" flatscreen monitor en CAMPUS V8 CAD/CAM-software. Programma’s kunnen aan de machine of op kantoor worden voorbereid, afhankelijk van de gekozen workflow. De geïntegreerde laser voor werkstuklengtemeting meet het ingevoerde paneel nauwkeurig op, waarna de software eventuele maatafwijkingen kan corrigeren voor correcte positionering van boringen en verbindingen.

Voor bedrijven die willen doorgroeien naar een meer digitale en reproduceerbare productie is de HOLZ-HER Panel CNC V 7404 een sterke stap vooruit. Ze combineert de voordelen van CNC-bewerking met een compacte machineopbouw, overzichtelijke bediening en professionele uitrusting voor dagelijkse plaatbewerking.

Belangrijkste voordelen

• Compacte verticale CNC met beperkte plaatsinname
• Geschikt voor boren, frezen, groeven en 4-zijdig formatteren
• Ideaal voor schrijnwerkerij, interieurbouw, keukenbouw en maatwerk
• Minder manuele handelingen en minder kans op positioneringsfouten
• Vacuümspansysteem voor werkstukvriendelijke opspanning
• Bewerkingslengte tot 2.500 mm zonder extra werkstukondersteuning
• Materiaaldiktes van 8 tot 70 mm
• Krachtige 7,5 kW freesspindel met HSK-F 63 opname
• XL-booreenheid met 19 spindels
• 6-voudige gereedschapswisselaar met 2 aggregaatplaatsen
• Geïntegreerde zaagunit voor zagen en groeven in X-richting
• Laser werkstuklengtemeting voor nauwkeurige maatcorrectie
• CAMPUS V8 CAD/CAM-software met processimulatie
• ECO-MODE voor energiebesparing
• Veiligheidsbekleding volgens CE-norm
• Levering, montage, opstart en scholing door Goossens Santens

Voor wie is deze verticale CNC geschikt?

De HOLZ-HER Panel CNC V 7404 Black Edition is vooral interessant voor bedrijven die veel plaatmateriaal verwerken en hun productie willen versnellen zonder grote CNC-opstelling. Denk aan schrijnwerkers, interieurbouwers, keukenbouwers en maatwerkbedrijven die kastonderdelen, meubelpanelen, zijwanden, legplanken, fronten of technische panelen nauwkeurig en herhaalbaar willen bewerken.

Doordat de machine verticaal werkt, blijft de werkplaats overzichtelijk en is er minder ruimte nodig dan bij veel klassieke CNC-bewerkingscentra. Tegelijk krijgt u wel de voordelen van CNC: nauwkeurige boringen, constante maatvoering, reproduceerbare programma’s en minder afhankelijkheid van manuele aftekening of instelling.

Wat kan u met de HOLZ-HER Panel CNC V 7404 doen?

Met deze verticale CNC kunnen plaatdelen automatisch worden geboord, gefreesd, gegroefd en 4-zijdig geformatteerd. De machine is geschikt voor onder meer rijboringen, constructieboringen, horizontale boringen, uitsparingen, groeven, verbindingsbewerkingen en het nauwkeurig rondom frezen van panelen.

In combinatie met de juiste gereedschappen en software kan de machine worden ingezet voor uiteenlopende toepassingen in meubelproductie, interieurafwerking en maatwerk. Optioneel zijn er ook uitbreidingen mogelijk voor specifieke toepassingen zoals Clamex-verbindingen of deurpakketten.

Technische gegevens

• Type: HOLZ-HER Panel CNC V 7404 Black Edition
• Machineconcept: verticaal CNC-bewerkingscentrum
• Toepassing: boren, frezen, groeven en formatteren
• Bewerkingslengte: 2.500 mm zonder extra werkstukondersteuning
• Werkstuklengte X: 200 tot 2.500 mm, langer met extra ondersteuning
• Werkstukhoogte Y: 70 tot 1.000 mm
• Materiaaldikte Z: 8 tot 70 mm
• Maximaal freesbereik X zonder heropspannen: 1.000 mm
• Maximaal freesbereik Y: 985 mm met frees Ø 20 mm
• Maximale horizontale boorafstand X: 1.000 mm
• Maximale vectorsnelheid: 68 m/min.
• Freesspindel: 7,5 kW, luchtgekoeld
• Gereedschapshouder: HSK-F 63
• Toerental freesspindel: 1.000 tot 24.000 t/min., traploos regelbaar
• Gereedschapswisselaar: 6-voudig magazijn met pick-up systeem
• Booreenheid: XL-booreenheid met 19 spindels
• Verticale boorspindels: 13 stuks
• Horizontale boorspindels: 6 stuks
• Max. boordiameter: 35 mm
• Geïntegreerde zaagunit voor zagen en groeven in X-richting
• Spanning: 400 V, 50/60 Hz
• Afzuigaansluitingen: Ø 120 mm en Ø 140 mm
• Vacuümsysteem ECO: 1-circuit vacuümsysteem, 8 m³/u
• Industriële PC met Windows 11 IoT LTSC
• 21,5" flatscreen monitor
• CAMPUS V8 Panel CNC V CAD/CAM-software
• USB-aansluiting voor gegevensback-up en programma-invoer
• Onderhoud op afstand via internetverbinding mogelijk

Waarom kiezen voor een verticale CNC?

Een verticale CNC is een interessante oplossing voor bedrijven die nauwkeuriger en sneller willen produceren, maar niet altijd de ruimte hebben voor een grote horizontale CNC-machine. Door plaatmateriaal verticaal te bewerken, blijft de machine compact en ergonomisch. Tegelijk worden belangrijke bewerkingen zoals boren, groeven en frezen automatisch en reproduceerbaar uitgevoerd.

Voor maatwerkbedrijven is dat een groot voordeel: minder meet- en instelwerk, minder kans op fouten en een constantere kwaliteit van elk onderdeel.

Veelgestelde vragen

Wat is het verschil tussen een verticale CNC en een klassieke horizontale CNC?

Bij een verticale CNC staat het plaatmateriaal rechtop in de machine. Daardoor neemt de machine minder vloeroppervlakte in en is ze vaak eenvoudiger in te passen in bestaande werkplaatsen. Een horizontale CNC heeft meestal een groter machinebed en vraagt meer ruimte rond de machine.

Is de HOLZ-HER Panel CNC V 7404 geschikt voor kleine schrijnwerkerijen?

Ja. Net door de compacte verticale opbouw is deze machine interessant voor kleinere en middelgrote werkplaatsen die willen starten met CNC-productie of hun bestaande productie willen automatiseren zonder grote plaatsinname.

Kan deze machine 4-zijdig formatteren?

Ja. De Panel CNC V 7404 Black Edition is voorzien voor het nauwkeurig frezen van alle vier de zijden van het werkstuk. Dit helpt om haakse, maatvaste onderdelen te produceren.

Welke software wordt gebruikt?

De machine is uitgerust met CAMPUS V8 Panel CNC V CAD/CAM-software met processimulatie. De softwarelicentie kan gebruikt worden aan de machine of op een kantoorcomputer binnen hetzelfde netwerk, telkens één licentie tegelijk.

Is service en opleiding inbegrepen?

Bij Goossens Santens worden transport, montage, opstart en scholing mee voorzien. Zo wordt de machine niet alleen geleverd, maar ook correct geplaatst en opgestart in uw werkplaats.
